Del satélite a la cuchara.
Convertimos tu maquinaria en máquinas que saben dónde está el diseño. Distribuidor oficial Topcon en Aragón, Navarra, La Rioja y Soria.
Desliza: así equipamos una excavadoraCómo convertimos una excavadora en una máquina con control 3D
01

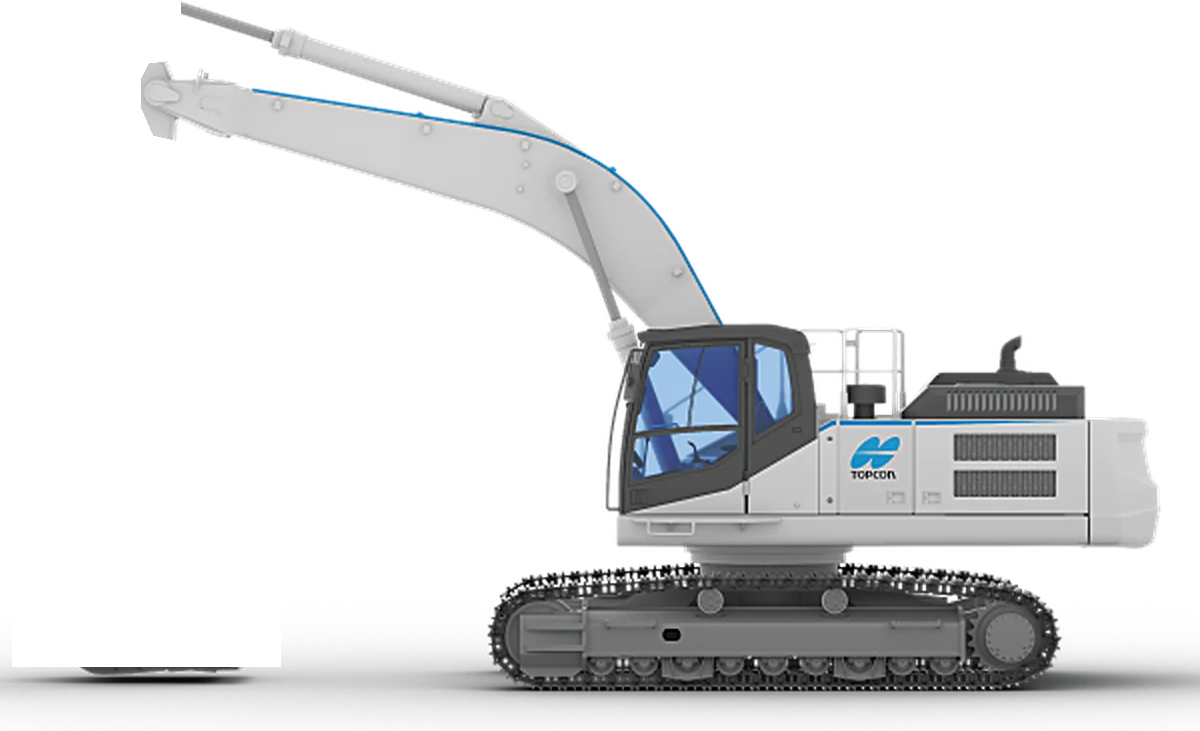

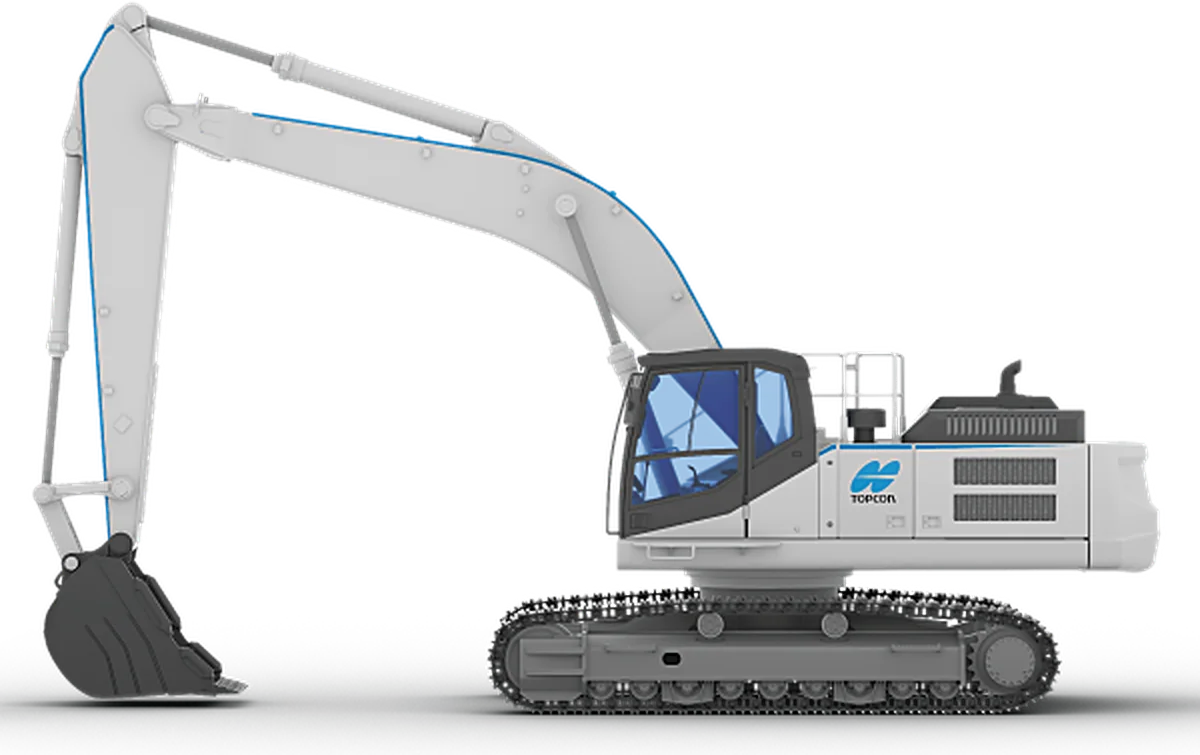

La máquinaEmpezamos con una excavadora sin ningún equipo instalado.
- 01La máquinaEmpezamos con una excavadora sin ningún equipo instalado.
- 02Nos acercamosEstudiamos la máquina para decidir dónde va cada componente.
- 03Antenas GNSSDos receptores GR-i3F: uno para la posición y otro para la orientación.
- 04Montaje de antenasVan en la parte trasera superior, con el cielo despejado.
- 05SensoresTres sensores inerciales TS-i4.
- 06Pluma · brazo · cucharaCada sensor mide la inclinación de su articulación.
- 07MC-X3La unidad de control que procesa sensores y posición.
- 08IntegraciónEl MC-X3 se instala en la máquina, protegido.

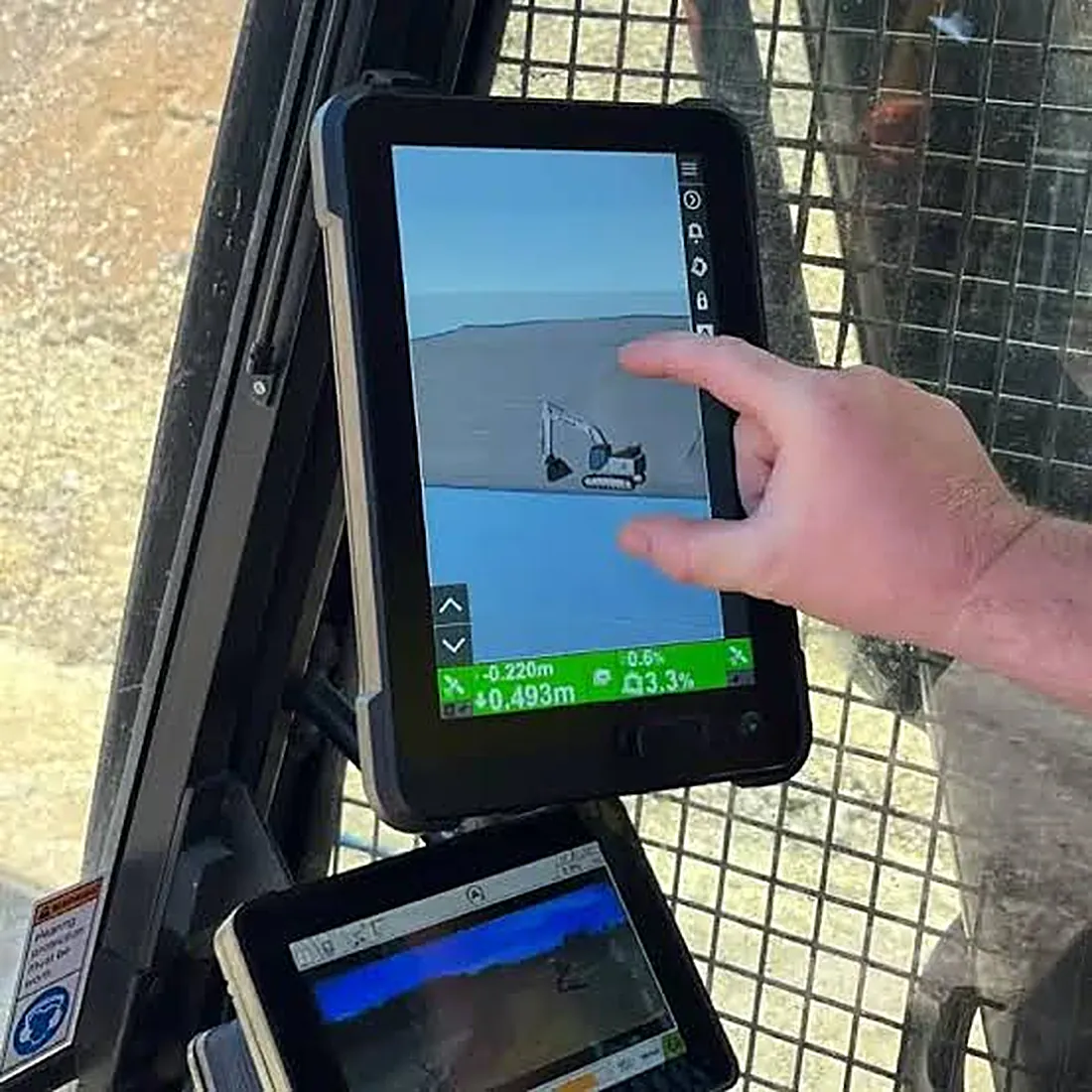

- 09PantallaLa GX-90 con 3D-MC, a la vista del operador.
- 10ConexionesTodo se conecta al MC-X3 con cableado limpio y protegido.
- 11Señal GNSSLos satélites y las correcciones RTK dan la posición al centímetro.
- 12El terrenoLa obra tal y como está hoy.

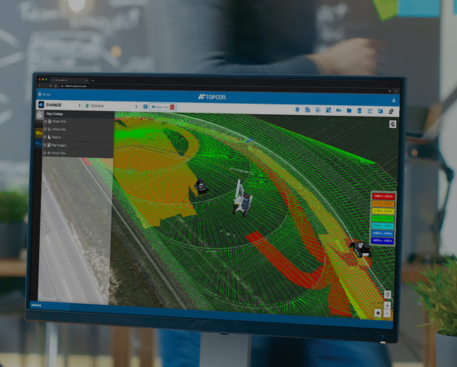

- 13Modelo 3DEl terreno se convierte en un modelo digital.
- 14El diseñoLa superficie del proyecto: dónde hay que cortar y dónde rellenar.
- 15La cucharaPosición exacta de la punta de la cuchara respecto al diseño.
- 16A trabajarLa excavadora trabaja sobre el modelo hasta dejarlo en cota.
Resultado
Esto es control 3D.
Una excavadora que conoce su posición, la de su cuchara y la del diseño. Nosotros la dejamos así, lista para trabajar.
Asesoramos, instalamos, integramos, configuramos, calibramos, ponemos en marcha, formamos y damos soporte. La tecnología Topcon, trabajando de verdad en tu obra.
02GNSS
Así viaja la información.
Del satélite a la pantalla del operador, en milisegundos. Cada componente tiene una función concreta.
Señal GNSS
La señal llega a las antenas y el sistema la corrige en tiempo real con correcciones RTK recibidas por red móvil. Así se pasa de metros a centímetros.

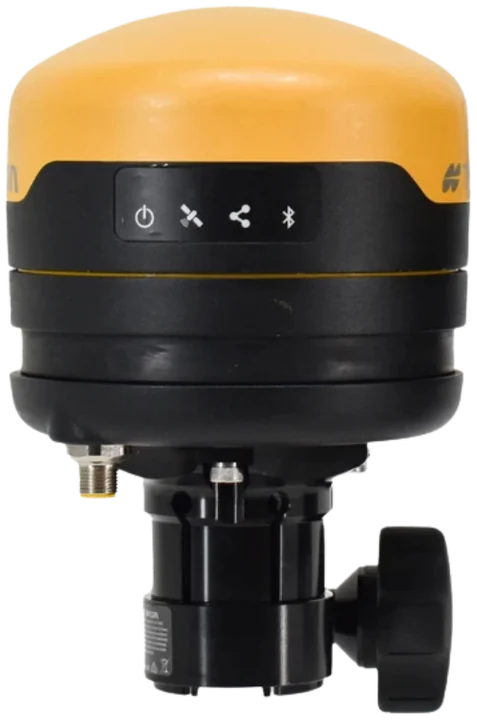

Antenas GR-i3F
- Qué es
- Receptor y antena GNSS multiconstelación preparados para ir montados en máquina.
- Para qué sirve
- Calcula la posición de la máquina con correcciones RTK. Con dos antenas, el sistema conoce también hacia dónde mira la máquina, aunque esté parada.
- Dónde se instala
- En la parte trasera superior de la excavadora, sobre soportes fijos y con cielo despejado.
- Cómo se integra
- Se conectan al MC-X3, que combina su posición con la inclinación que miden los sensores.

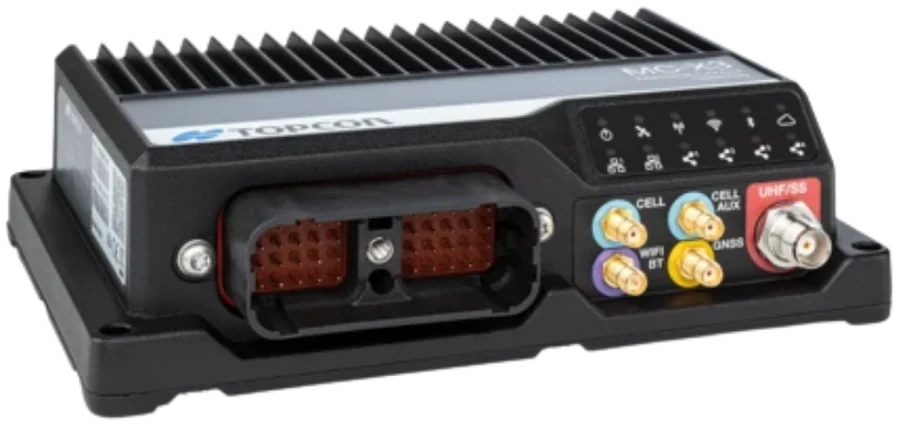

MC-X3 MC-X3
- Qué es
- Unidad de control de la plataforma Topcon MC-X.
- Para qué sirve
- Fusiona la posición GNSS con la inclinación de los sensores, calcula la posición de la cuchara y la compara con el diseño. En configuraciones automáticas, también actúa sobre la hidráulica.
- Dónde se instala
- En la máquina, protegida en la cabina.
- Cómo se integra
- Recibe antenas y sensores y alimenta la pantalla. Lleva conectividad móvil integrada con SIM incluida para recibir correcciones y datos del proyecto.
Sensores TS-i4
- Qué es

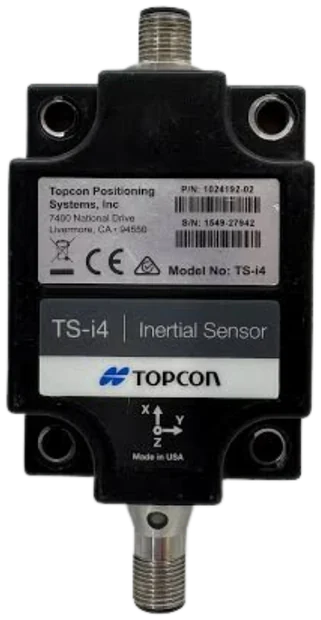

- Sensor inercial de tres ejes diseñado para el nivel de vibración de la maquinaria de obra.
- Para qué sirve
- Mide en cada instante el ángulo de la pluma, del brazo y de la cuchara. Con esos ángulos se calcula dónde está la punta de la cuchara.
- Dónde se instala

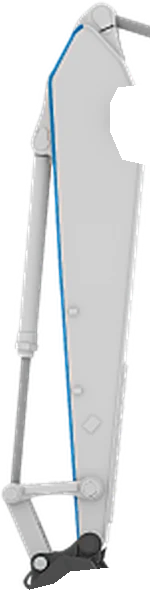

- Uno en la pluma, otro en el brazo (balancín) y otro en la cuchara, cada uno en su soporte.
- Cómo se integra
- Cada sensor envía su lectura al MC-X3 por cable. Tras la calibración, el sistema conoce la geometría exacta del equipo.
Posición
Con la posición GNSS y los ángulos de pluma, brazo y cuchara, el MC-X3 calcula en cada instante dónde está la punta de la cuchara.

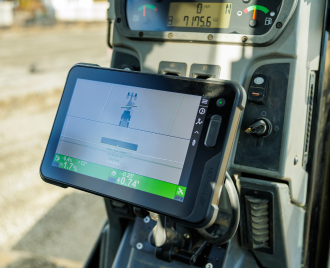

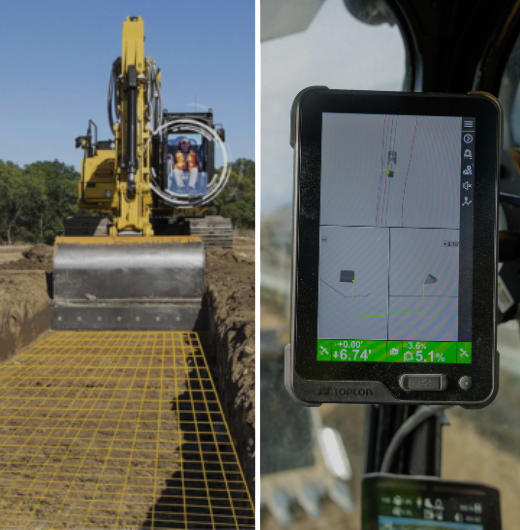

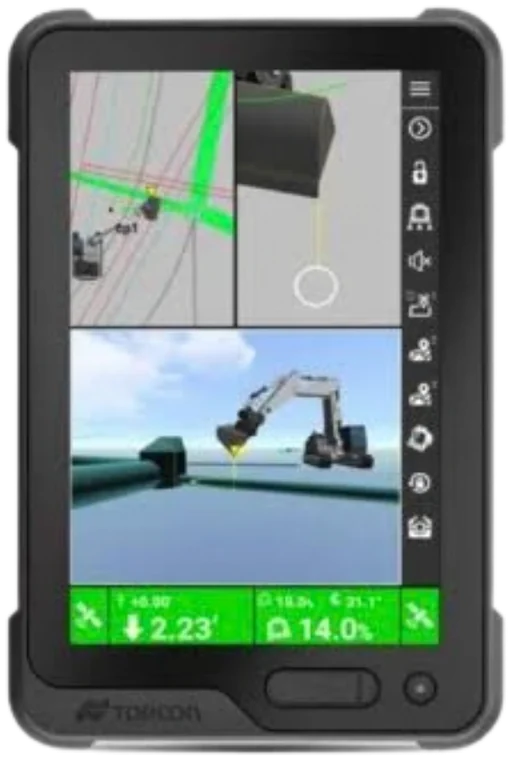

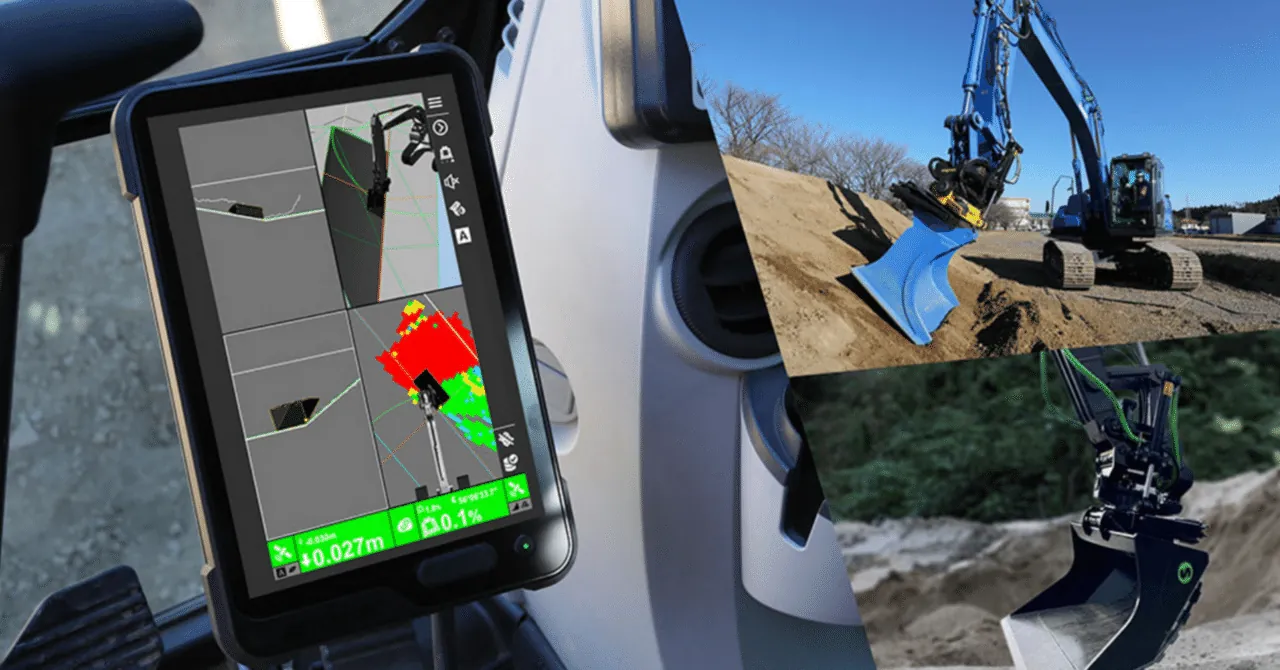

Pantalla GX-90
- Qué es
- Pantalla de cabina del sistema de control de maquinaria, con software 3D-MC.
- Para qué sirve

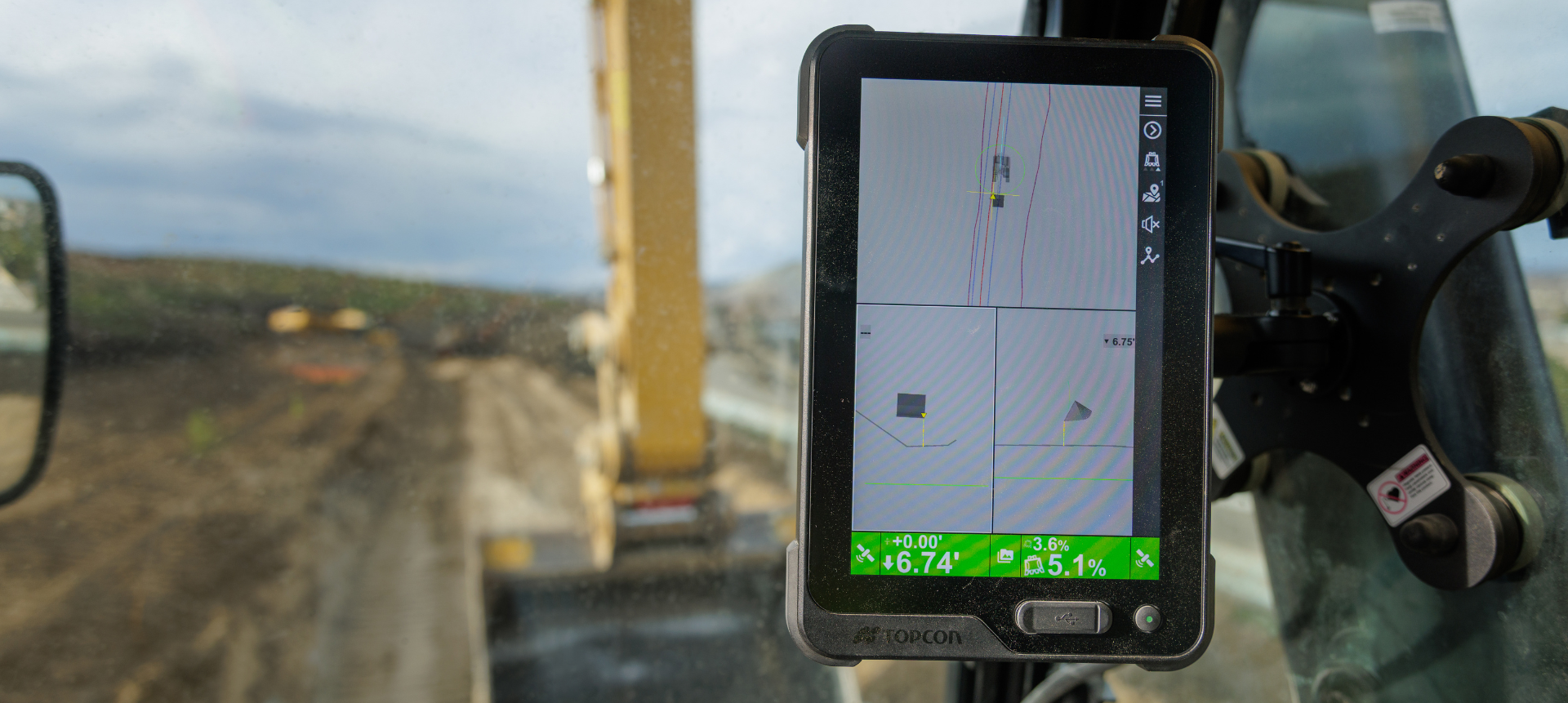

- Muestra al operador la cuchara sobre el diseño en tiempo real: cota, pendiente, cuánto falta por cortar y cuánto por rellenar.
- Dónde se instala
- En la cabina, en el campo de visión del operador.
- Cómo se integra
- Conectada al MC-X3. Carga los modelos de diseño del proyecto y registra lo ejecutado.
Modelo 3D
La posición se compara con el modelo de diseño del proyecto: el operador ve cuánto falta por cortar o rellenar y a qué pendiente tiene que trabajar.
03Control 3D
Real contra diseño.
El sistema compara en cada instante el terreno con el proyecto y le dice al operador cuánto le falta. Sin estacas y sin tener que adivinar.
- 01Terreno real
- 02Modelo digital
- 03Diseño
- 04Cotas y pendientes
- 05Posición de la cuchara
- 06En cota
04Topografía
Del terreno al replanteo.
La topografía es el punto de partida del control de maquinaria: medimos el terreno, lo convertimos en un modelo 3D y replanteamos el proyecto.
- 01Terreno
Partimos del terreno natural, tal y como está.

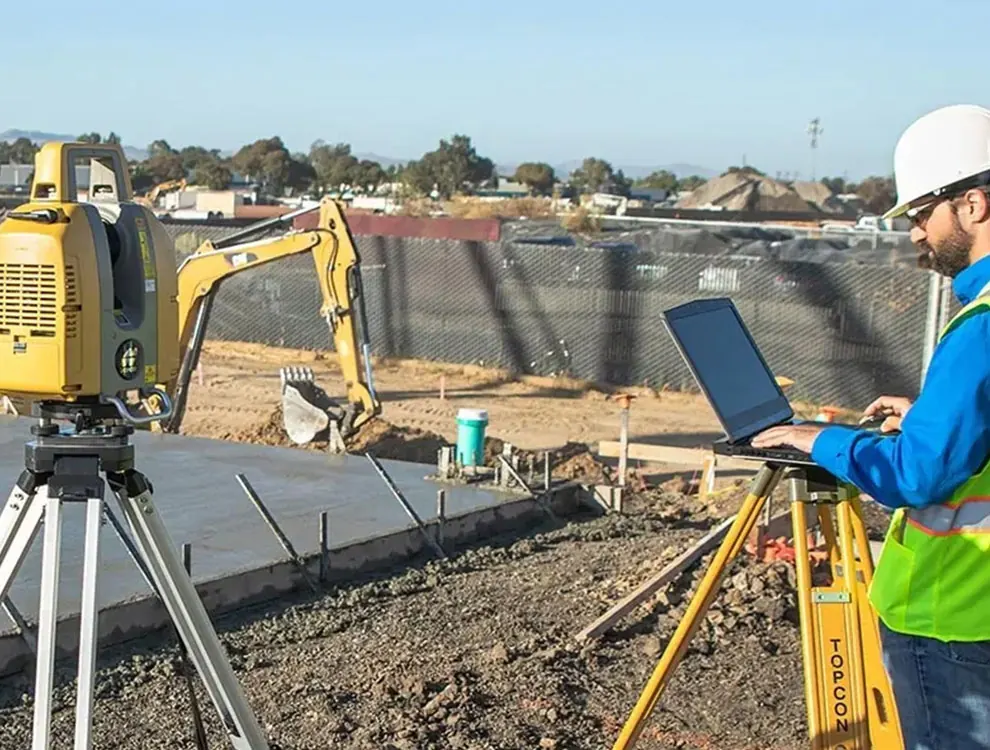

- 02Medición

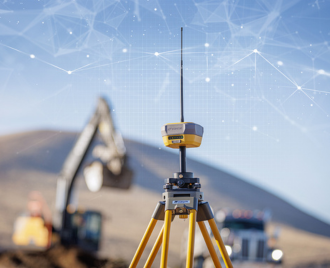

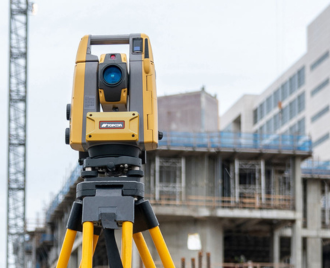

Con GNSS o estación total se toman medidas sobre el terreno.
- 03Puntos
Cada medida es un punto con coordenadas X, Y, Z.
- 04Nube de puntos
Miles de puntos describen la forma exacta del terreno.
- 05Superficie
Los puntos se unen en una malla de triángulos.
- 06Modelo 3D
El modelo digital del terreno, con curvas de nivel y volúmenes.
- 07Replanteo
El diseño se lleva al terreno, punto por punto.
05Soluciones
Cada máquina, con su tecnología.
Máquina, tecnología, aplicación y resultado. Así es como pensamos cada solución.
01Máquina

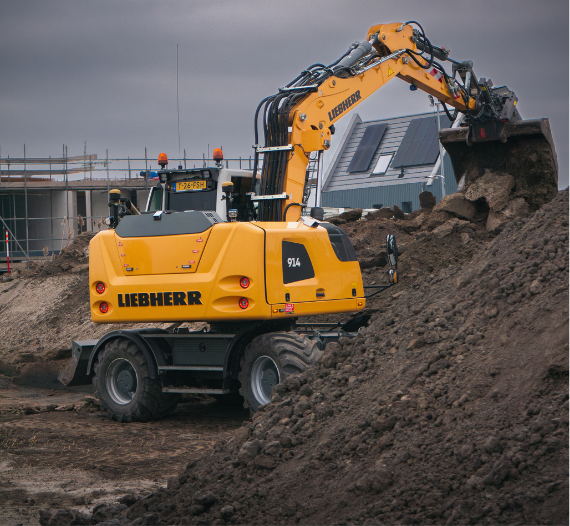

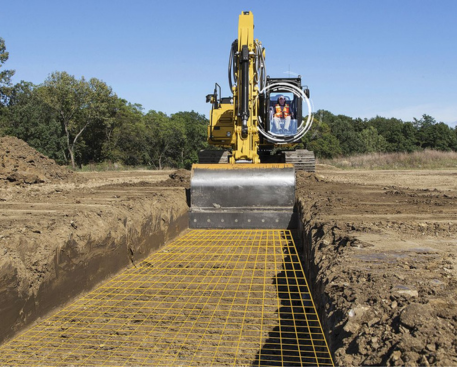

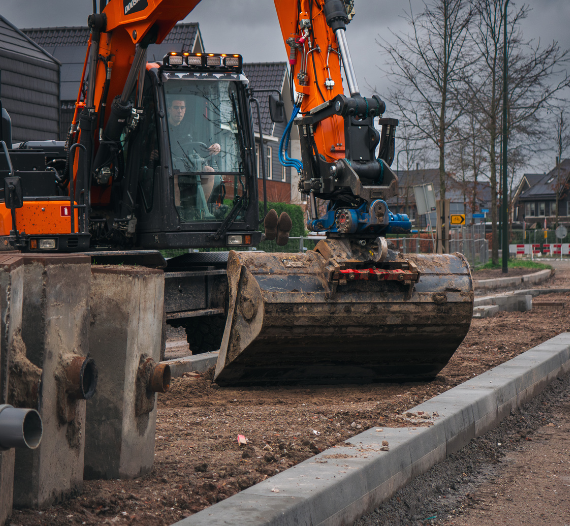

Excavadoras
- Máquina
- Excavadoras de cadenas y miniexcavadoras.
- Tecnología
- Dos antenas GNSS GR-i3F, sensores TS-i4 en pluma, brazo y cuchara, unidad MC-X3 y pantalla GX-90 con 3D-MC.
- Aplicación
- Zanjas, cimentaciones, taludes, cunetas, perfilado y excavación a cota.
- Resultado
- El operador ve en todo momento cuánto le falta para llegar a cota. Se trabaja sin estacas, con menos sobreexcavación y menos esperas al topógrafo.
02Máquina

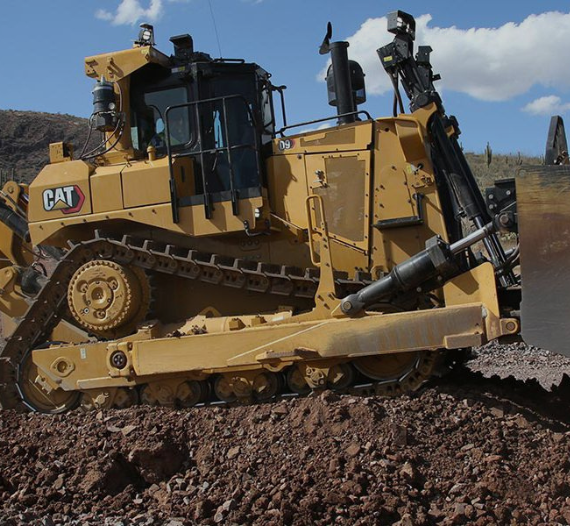

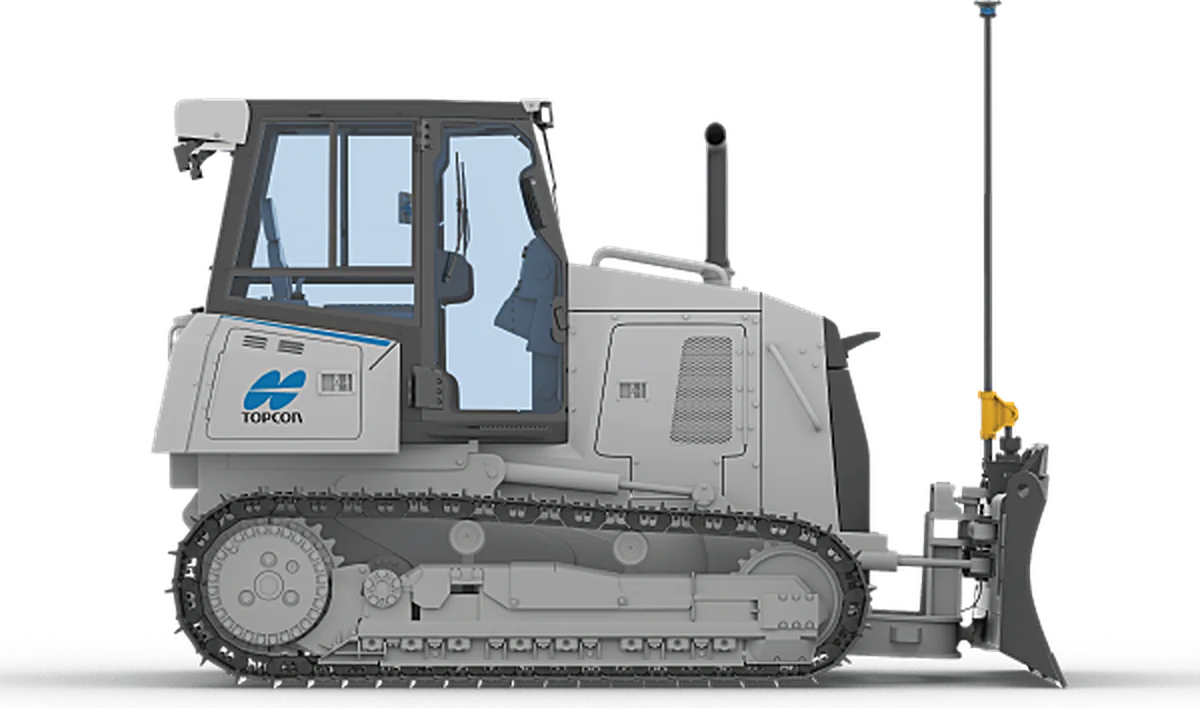

Bulldozers
- Máquina
- Bulldozers de cadenas para explanación y extendido.
- Tecnología
- Control de maquinaria Topcon con GNSS sobre la hoja, unidad de control MC-X y pantalla en cabina.
- Aplicación
- Explanaciones, plataformas, extendido de capas y pendientes.
- Resultado
- La hoja sigue el diseño y deja la capa a cota en menos pasadas, con menos material y menos repasos.
03Máquina

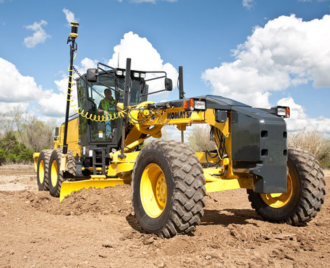

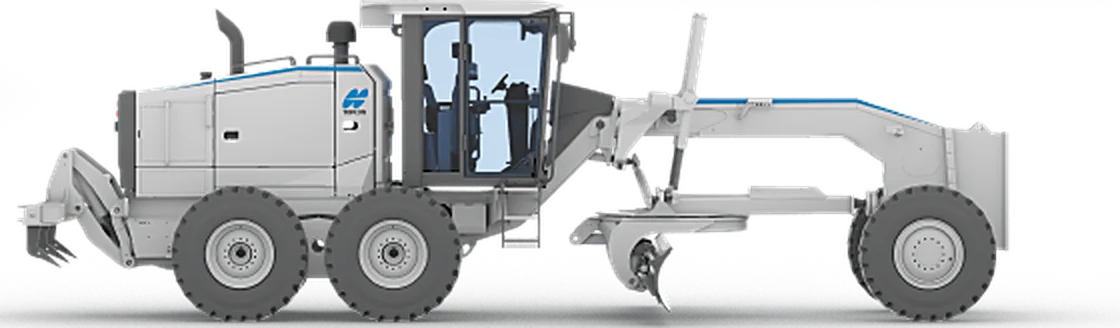

Motoniveladoras
- Máquina
- Motoniveladoras para refino y acabado.
- Tecnología
- Control 2D/3D de hoja con la plataforma Topcon MC-X y pantalla en cabina.
- Aplicación
- Refino de subbases y capas granulares, peraltes y pendientes transversales.
- Resultado
- Acabado a cota en menos pasadas y con un espesor de capa uniforme.
04Máquina

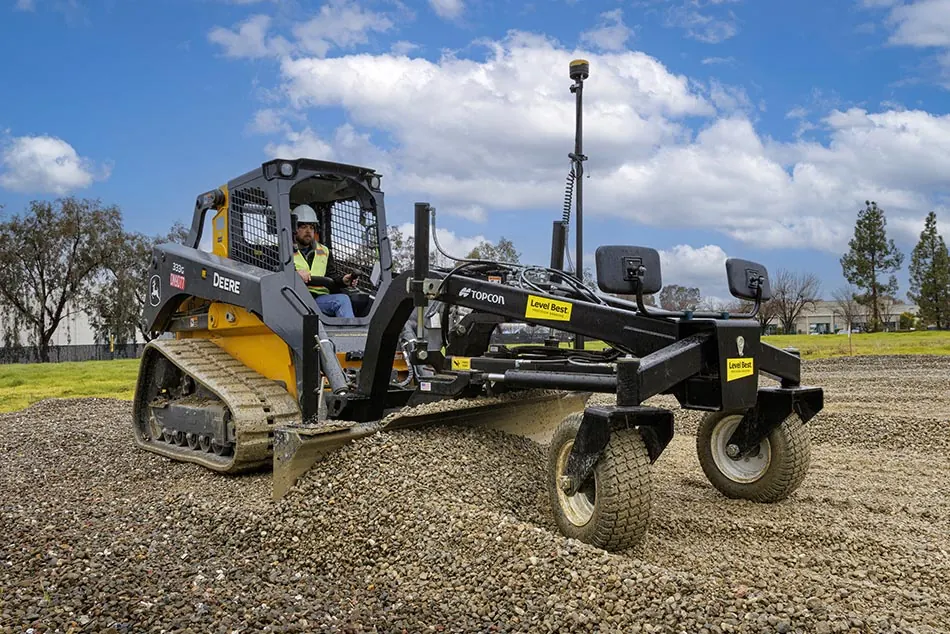

Cargadoras
- Máquina
- Cargadoras compactas de cadenas y palas cargadoras.
- Tecnología
- Control de cota con GNSS sobre el implemento de nivelación, con tecnología Topcon.
- Aplicación
- Nivelaciones, subbases, acabado de plataformas y trabajos en espacios reducidos.
- Resultado
- Superficies a cota con una máquina pequeña y ágil, sin depender de referencias en el terreno.
05Aplicación

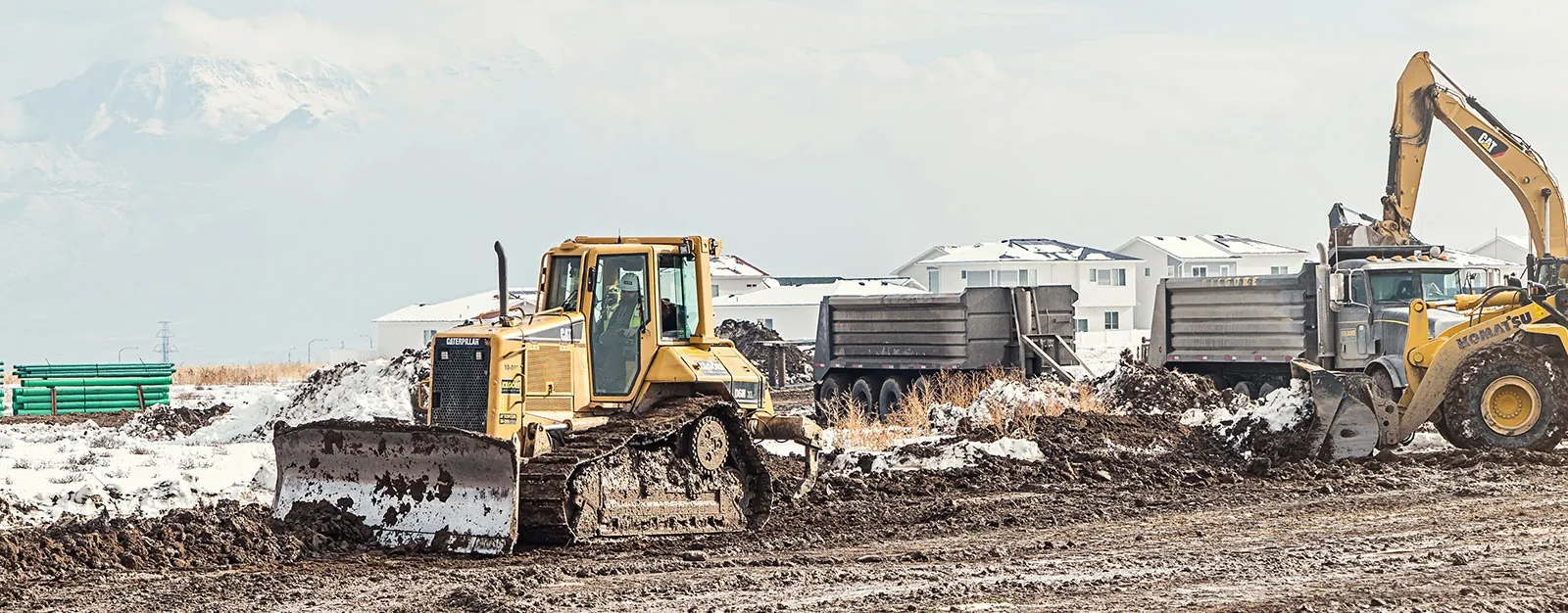

Movimiento de tierras
- Máquina
- Toda la flota: excavadoras, bulldozers y motoniveladoras.
- Tecnología
- El mismo modelo de diseño cargado en todas las máquinas de la obra.
- Aplicación
- Desmontes, terraplenes, plataformas y urbanizaciones.
- Resultado
- Cada máquina trabaja sobre el mismo diseño: menos replanteos, menos repasos y un avance medible.
06Aplicación
Topografía
- Máquina
- Equipos GNSS y estaciones totales en el terreno.
- Tecnología
- Medición, nube de puntos, superficies y modelos 3D.
- Aplicación
- Levantamientos, cubicaciones, control de ejecución y replanteo.
- Resultado
- Datos fiables desde el primer día, tanto para el diseño como para las máquinas.
07Aplicación
Construcción
- Máquina
- Oficina técnica, topografía y máquinas.
- Tecnología
- Diseños y datos de obra compartidos entre la oficina y la maquinaria.
- Aplicación
- Carreteras, urbanizaciones, obra civil e hidráulica.
- Resultado

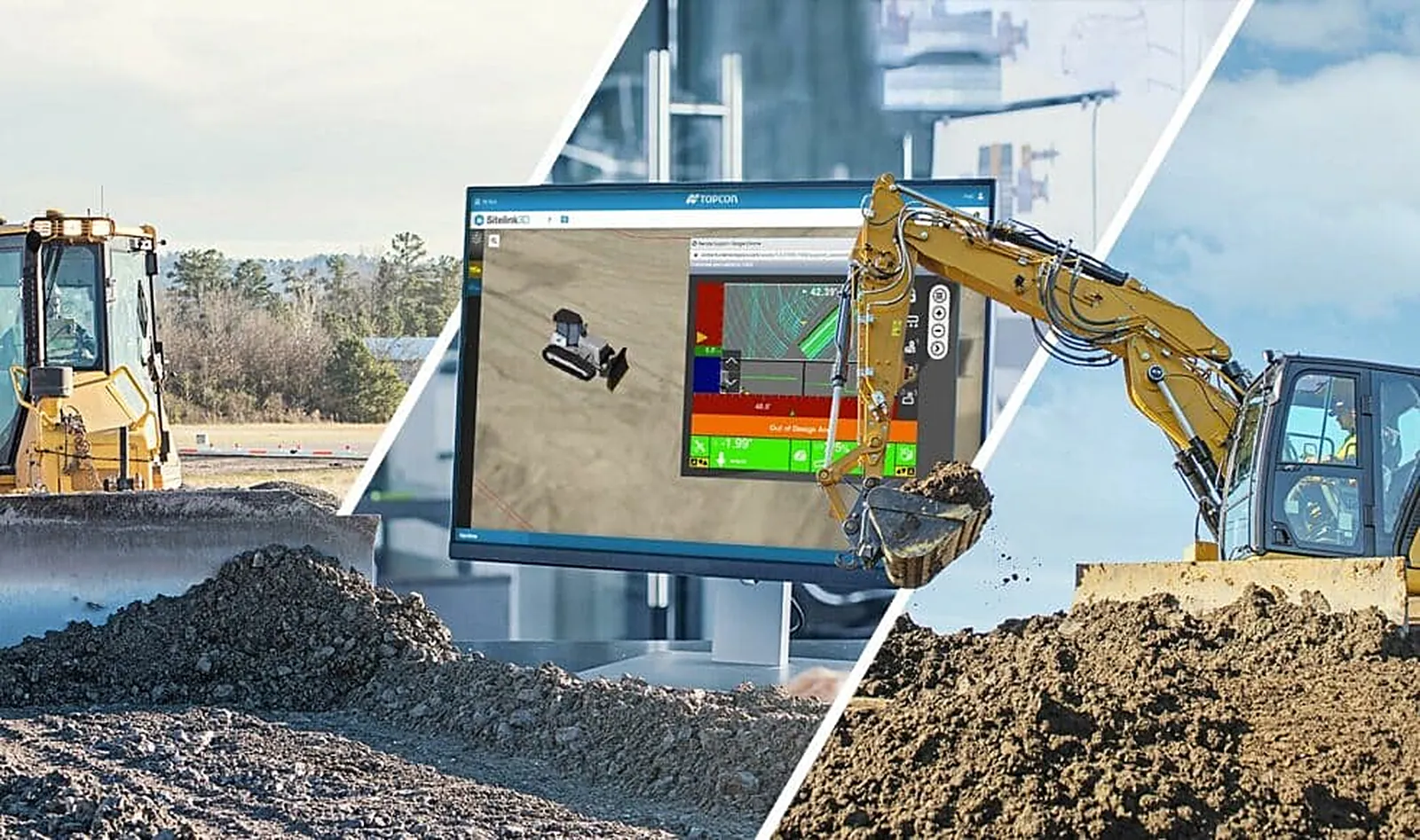

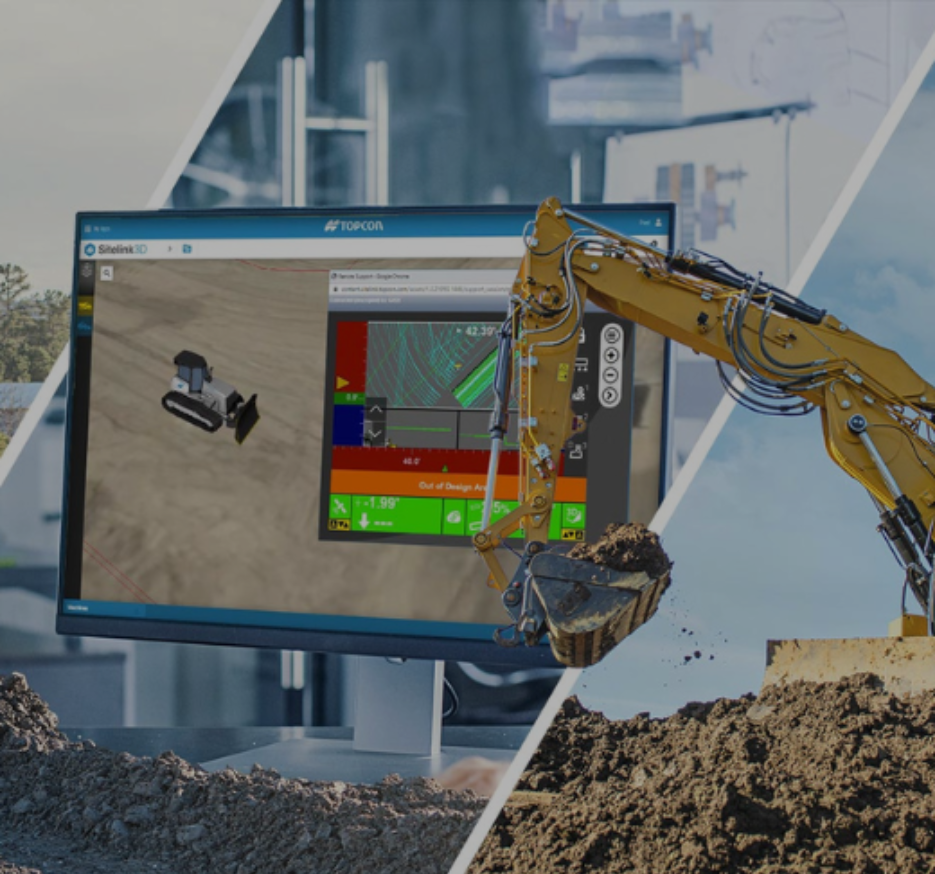

- La oficina ve lo que pasa en la obra, y la obra trabaja siempre con el diseño vigente.
06Instalación y servicio
De la primera visita al primer metro en cota.
No vendemos cajas. Acompañamos la tecnología desde el asesoramiento hasta el soporte en obra.
- Geometría de máquina
- Cuchara · dientes
- Correcciones GNSS
- Proyecto · diseño
01 / 07
Asesoramiento
Primero entendemos tu obra y tu máquina.
Vemos qué trabajos haces, qué tolerancias necesitas y con qué máquinas cuentas. Con eso te proponemos una solución 2D o 3D a tu medida.
02 / 07
Instalación
Montaje en tu máquina.
Montamos los soportes, las antenas GNSS, los sensores, la unidad MC-X3 y la pantalla, con un cableado limpio y protegido.
03 / 07
Configuración
El sistema conoce tu máquina.
Introducimos las dimensiones de la máquina y de la cuchara, las correcciones GNSS y los datos del proyecto.
04 / 07
Calibración
Precisión comprobada.
Calibramos cada sensor y comprobamos la posición de la cuchara contra puntos conocidos, hasta que la máquina mide lo que tiene que medir.
05 / 07
Puesta en marcha
Primer día en obra.
Cargamos el diseño y arrancamos contigo en la obra, con la máquina trabajando a cota.
06 / 07
Formación
Tus operadores, autónomos.
Formamos a operadores y encargados en el uso diario del sistema: pantallas, modos de trabajo, comprobaciones y buenas prácticas.
07 / 07
Soporte
No te dejamos solo.
Soporte técnico en remoto y en obra, revisiones, actualizaciones y servicio técnico en Aragón, Navarra, La Rioja y Soria.
